Описание

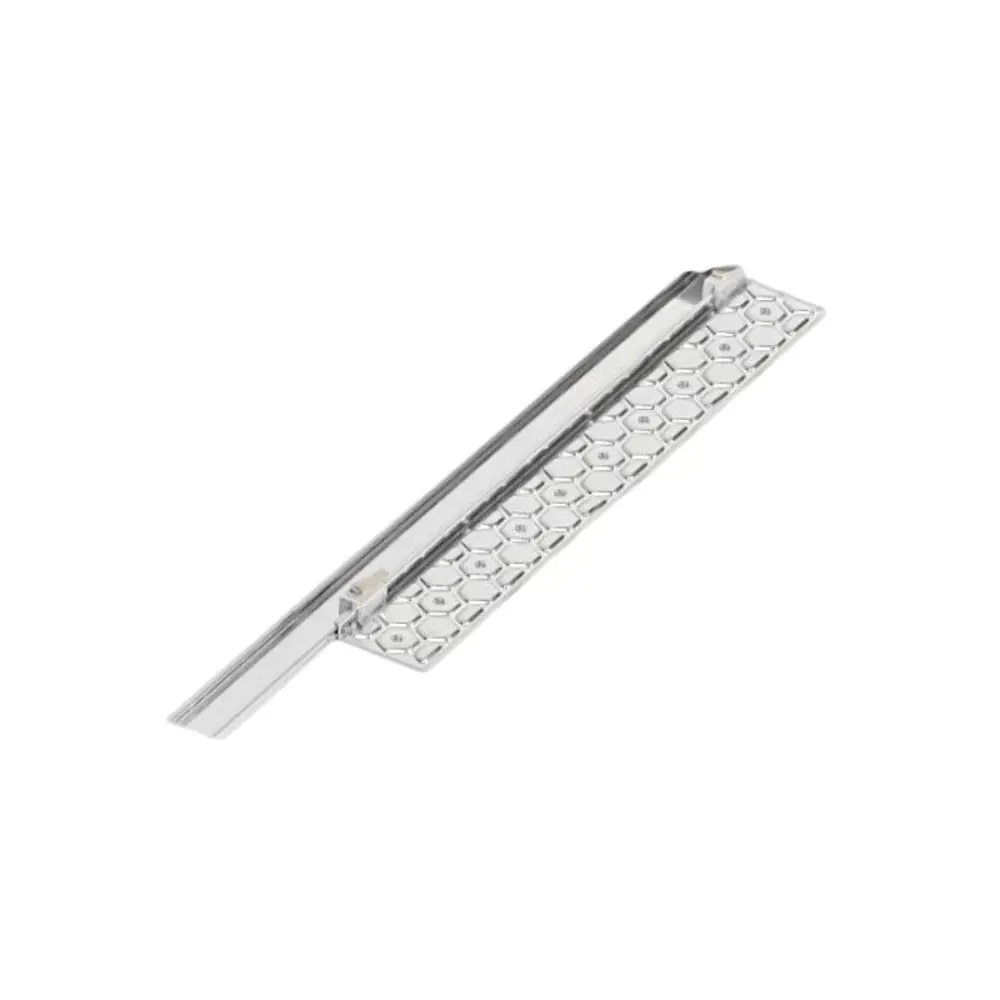

Синхронизатор для направляющей скрытого монтажа Modern Slide Soft Move для фасада 600-820 мм - обязательная комплектующая для сборки системы выдвижения Modern Slide Soft Move для мебельного ящика. Синхронизатор подбирается под конкретную ширину фасада выдвижного ящика, указанную в наименовании.
Данное изделие используется только совместно с направляющими PB-2IN1-3D0SHX18-…-PRO и интегрированным механизмом PB-2IN1-MOTION. Направляющие подбираются в зависимости от длины (глубины) ящика.
Порядок сборки и регулировки Modern Slide Soft Move
-
При помощи рулетки делаем разметку для направляющих, на левой и правой боковине, внутри мебельного модуля (шкафа). Все монтажные размеры указаны в инструкции, входящей в комплект. Минимальная рекомендуемая высота установки – 41 мм.
-
Прикручиваем к боковинам левостороннюю и правостороннюю направляющие.
-

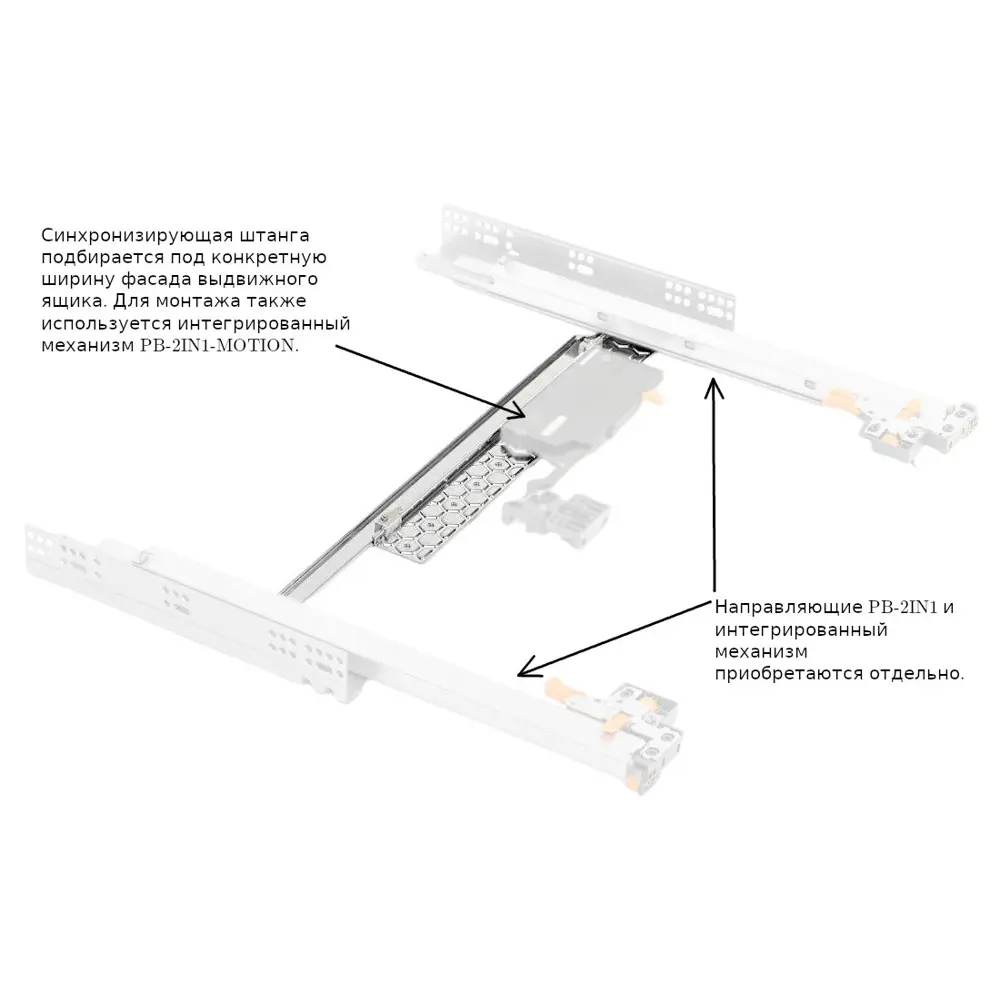

Устанавливаем снизу направляющих обе части синхронизатора (PB-2IN1-SYNCHROPRO…); вставляем выступающие штифты в соответствующие отверстия направляющих.
-
Обе части синхронизатора скрепляем клипсами и фиксируем рычажками их положение.
-
На синхронизатор устанавливаем направляющий механизм. Положение механизма на перекладине (синхронизаторе) зависит от внутренней ширины шкафа (параметры указаны на дополнительном изображении, на странице товара).
-
Устанавливаем на ящик крепления направляющих (с левой и с правой стороны) и активатор механизма. Положение активатора также зависит от внутренней ширины шкафа (параметры указаны на дополнительном изображении, на странице товара). При монтаже крепления направляющей, часть крепления выступает за бок ящика.
-

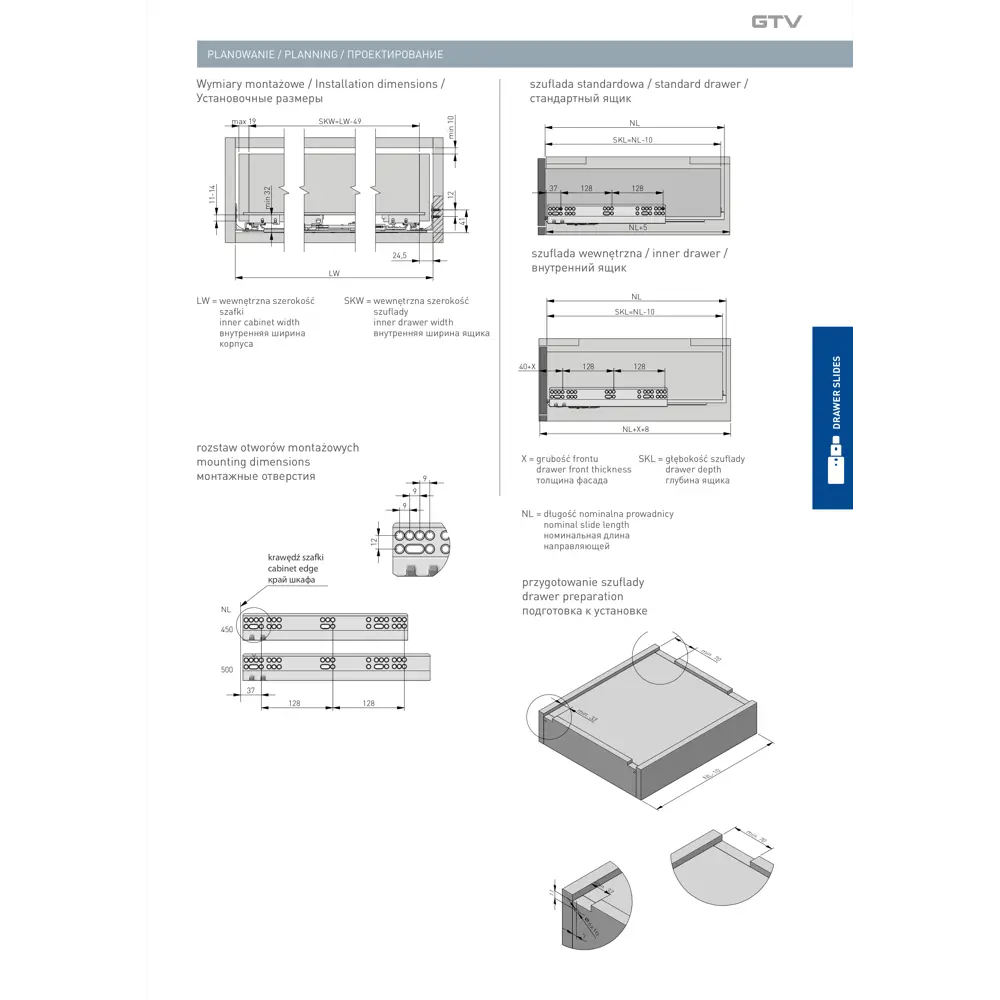

В задней части ящика просверливаем отверстия, для соединения с направляющими. Разметка отверстий указана на дополнительном изображении, на странице товара.
-
Ящик ставим на выдвинутые направляющие и вдвигаем в корпус.
-
При необходимости, осуществляем регулировку фасада в трех плоскостях: а) +/- 1,5 мм по ширине, б) 0 - 3 мм по высоте, в) 2 - 6 мм по глубине.
-
Если необходимо снять ящик с направляющих, нужно использовать рычаг, который находится на креплении направляющей.
-
Сила выдвижения ящика регулируется с помощью рычага, расположенного в направляющем механизме.
ВАЖНОЕ ДОПОЛНЕНИЕ
• Работает только с направляющими PB-2IN1... и интегрированным механизмом. Приобретаются отдельно (LM-код): 91059225, 91059224, 91059223.
