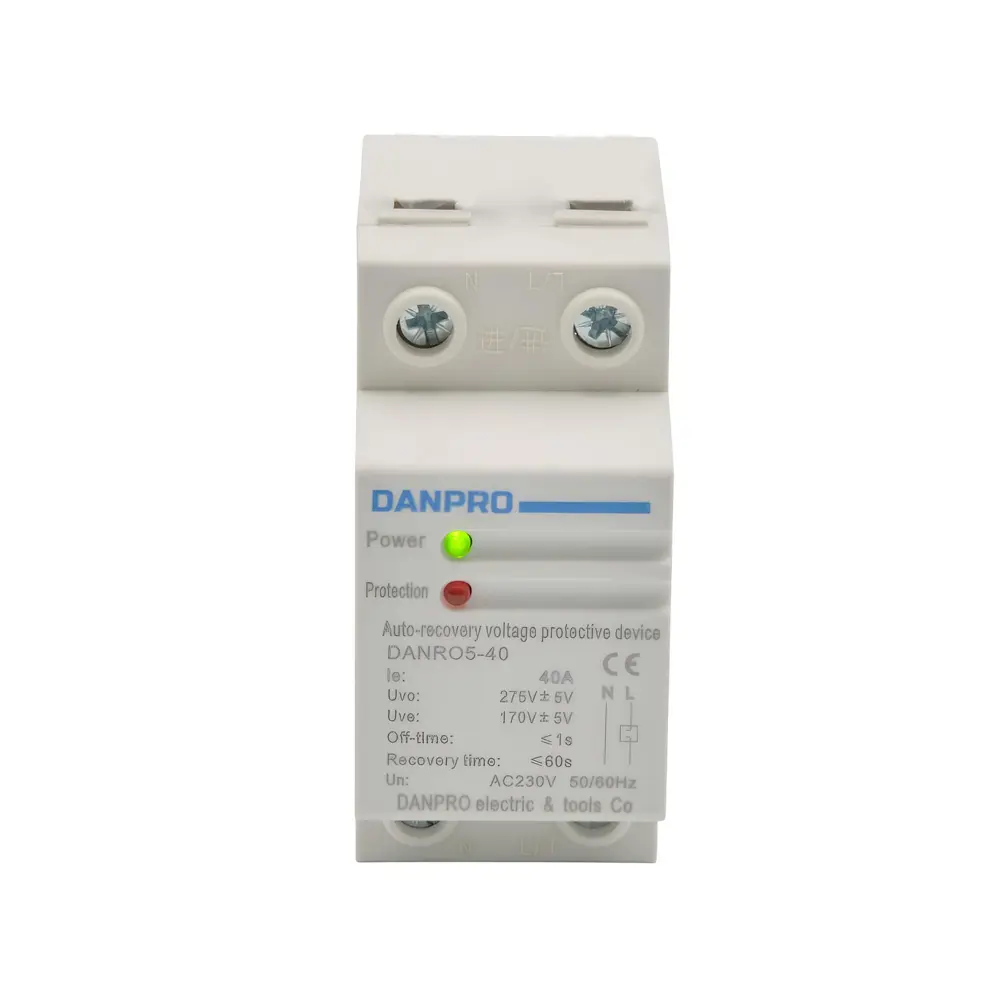

Реле контроля напряжения 40A - это защитное устройство, предназначенное для использования в однофазных сетях переменного тока в качестве защиты от обрыва нуля, перенапряжения и падения напряжения.

Если показания напряжения превышают нижний или верхний предел защиты, реле автоматически отключает нагрузку от сети. Через минуту после того, как напряжение достигает нормального значения, устройство автоматически включает нагрузку.

Зеленый индикатор указывает на нормальную работу, а красный загорается, когда срабатывает защита по напряжению.

Корпус реле изготовлен из негорючего пластика. Сетевое питание подключается к верхним контактам, а нагрузка к нижним. Устройство монтируется на DIN-рейку 35 мм, ширина 2U.

Для защиты от короткого замыкания перед прибором должен быть установлен автоматический выключатель, ток срабатывания которого не превышает 75% от максимального тока реле напряжения.

При первом включении устройства необходимо подождать одну минуту, пока не погаснет красный индикатор.

Основные технические характеристики:

1. Номинальное напряжение переменного тока 230В ± 10% и частоты 50 Гц/60 Гц.
2. Максимальный проходящий ток: 40A.
3. Максимальная мощность нагрузки: 8,8 КВА.
4. Защита от перенапряжения выключается при значениях >270VAC +/-5V.
5. Обычное напряжение коробки находится в интервале 175-270VAC.
6. Защита от пониженного напряжения выключается при значениях <170VAC +/-5V.
7. Защита от перенапряжения и пониженного напряжения происходит менее, чем за 1 секунду.
8. Задержка передачи электричества после отключения составляет менее 60 секунд.
9. Потребляемая мощность устройства меньше 2 Вт.
10. Надежность работы электротехнического оборудования составляет 100 000 раз.
11. Размеры устройства: 35L * 70W * 77 Hmm.
12. Установка производится на рейке DIN 35 мм.
